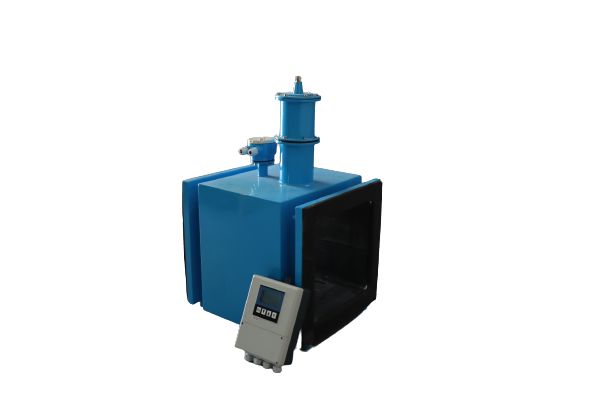

非滿管電磁流量計：自由液位下的精準革命
傳統電磁流量計需滿管運行以保障測量精度，但非滿管工況（如明渠、部分填充管道、自然流動場景）廣泛存在于水處理、農業灌溉、市政排水等領域。非滿管電磁流量計通過技術創新突破了這一限制，實現了自由液位下的高精度測量，成為流體計量領域的革命性突破。
一、非滿管電磁流量計的核心技術突破
滿管模式：傳統電磁感應原理，測量平均流速。
非滿管模式：結合超聲波/雷達測液位與電磁測流速，通過交叉驗證提升精度。
信號濾波：采用數字信號處理（DSP）技術，過濾液面波動、氣泡等干擾信號。
二、非滿管電磁流量計的應用場景與優勢
場景 傳統方案痛點 非滿管電磁流量計解決方案
明渠流量監測 液位波動大，測量誤差高 電極+液位補償算法
農業灌溉渠道 泥沙含量高，設備易堵塞 接觸式電極設計，選擇多樣化
市政排水管網 暴雨時流量驟增，滿管/非滿管交替 雙模態自動切換，響應時間<0.5秒
工業廢水處理 腐蝕性介質，維護成本高 全塑料內襯+IP68防護
三、選型關鍵參數與策略
測量范圍與量程比
液位范圍：確認設備支持的最低/最高液位（如0.1m~5m）。
流速范圍：非滿管模式下流速測量下限通常為0.01m/s（傳統設備為0.1m/s）。
量程比：優先選擇1:100以上的設備，適應流量大幅波動場景。
電極材質與防護等級
電極材質：
普通水體：316L不銹鋼。
腐蝕性介質：哈氏合金C-276、鈦合金。
防護等級：戶外安裝需IP68（防浸水）。
輸出與通信協議
輸出信號：支持4~20mA、脈沖、Modbus RTU/TCP等，兼容SCADA系統。
數據記錄：內置存儲器可記錄30天歷史數據，支持USB導出。
安裝與維護
安裝方式：支持水平/垂直安裝，垂直安裝時需確保液面無漩渦。
四、典型案例與數據驗證
某城市雨水管網改造項目
工況：管道直徑DN800，雨季流量波動范圍0~3000m3/h，液位高度0.5~3m。
設備選型：非滿管電磁流量計（量程比1:150，液位精度±2.5mm）。
農業灌溉渠道流量監測
工況：渠道寬度2m，液位0.2~1.5m，泥沙含量5%~10%。
設備選型：抗堵塞型非滿管電磁流量計（電極間距100mm，自清潔功能）。
效果：連續運行18個月無堵塞，測量精度穩定在±2%以內。
非滿管電磁流量計徹底打破了傳統電磁流量計的滿管限制，在自由液位下實現了高精度、低維護的流量測量。其應用場景涵蓋明渠、排水管網、農業灌溉等領域。
