低成本非滿流流量計監測方案：電磁流量計與傳感器的協同應用
在非滿流管道流量監測中，傳統方案往往面臨成本高、安裝復雜或精度不足等問題。通過電磁流量計與低成本傳感器的協同應用，可實現兼顧經濟性與可靠性的監測方案。以下從技術原理、協同方式、成本優化及典型應用場景展開分析：
一、技術原理與核心優勢

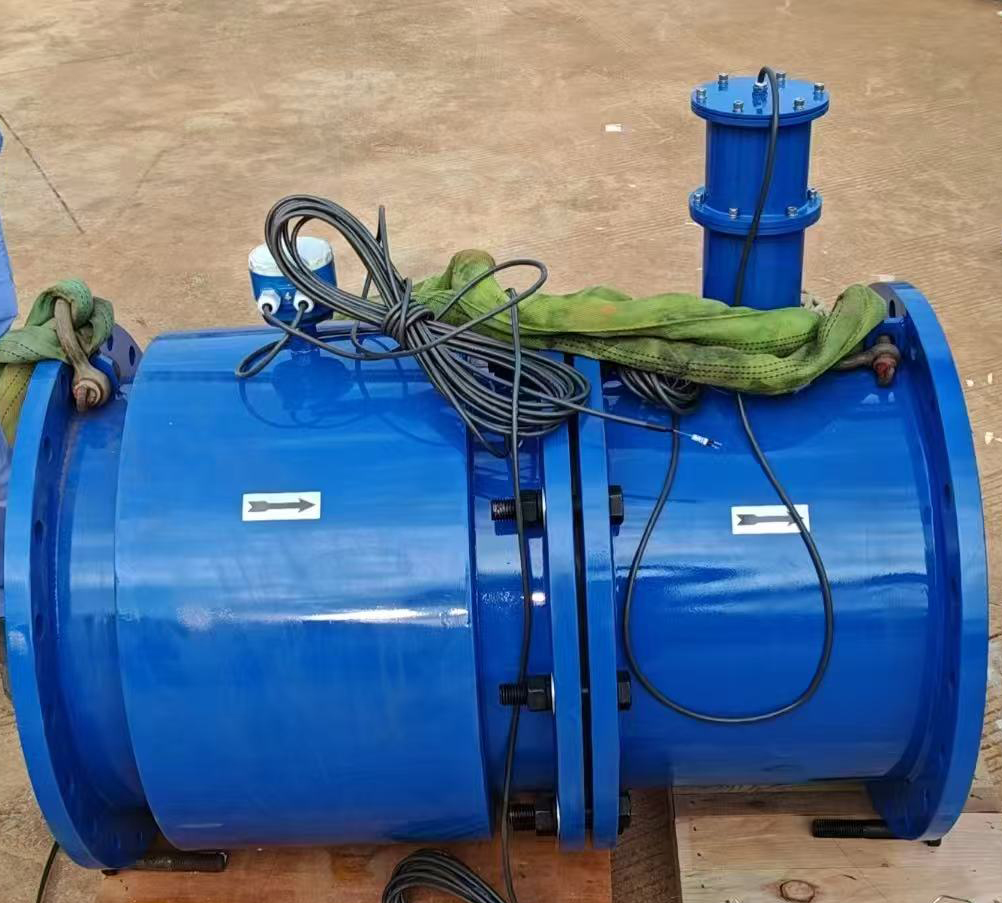

電磁流量計
原理：基于法拉第電磁感應定律，通過測量導電液體在磁場中產生的感應電動勢計算流速，結合管道截面積計算流量。
非滿流適配性：
液位補償：通過外接液位傳感器（如超聲波/壓力式）獲取液位高度，動態計算實際過流面積。
流速修正：利用多電極設計或流速分布模型，補償非滿流狀態下的流速偏差。
優勢：高精度（±1%~±2.5%）、無壓力損失、耐腐蝕、適用于污水等復雜介質。
低成本傳感器
超聲波液位傳感器：通過發射/接收超聲波測量液位，成本低、安裝便捷，但精度受泡沫/雜質影響。
壓力式液位傳感器：基于靜壓原理測量液位，穩定性高，但需接觸介質，可能受腐蝕。
電容式液位傳感器：通過電容變化檢測液位，響應快，但易受介質導電性影響。
優勢：單點成本低（數十至數百元）、易于集成、適合分布式監測。
二、協同應用方案
硬件協同
電磁流量計+超聲波液位傳感器：
電磁流量計測量流速，超聲波傳感器測量液位，通過內置算法（如流量=流速×液位×管道寬度）實時計算流量。
適用場景：明渠、半管流污水管道。
電磁流量計+壓力式液位傳感器：
壓力傳感器通過導壓管測量液位，與電磁流量計組合，適用于封閉管道或高壓環境。
優勢：抗干擾能力強，適合工業廢水監測。
低功耗設計：
采用LoRa/NB-IoT無線傳輸，減少布線成本，延長電池壽命（如傳感器續航達5年以上）。
三、典型應用場景與案例
市政污水管網監測
需求：低成本、分布式監測非滿流污水流量。
方案：
電磁流量計（DN100~DN600）+超聲波液位傳感器，無線傳輸至云平臺。
效果：單點成本降低40%，維護頻率減少60%。
農業灌溉渠道流量監測
需求：耐候性強、低功耗。
方案：
電磁流量計+太陽能供電的超聲波液位傳感器，數據通過LoRa上傳。
效果：無需外接電源，安裝周期縮短至1天。
工業廢水處理站
需求：高精度、耐腐蝕。
方案：
電磁流量計+壓力式液位傳感器，防護等級IP68，支持CIP清洗。
效果：測量精度±2.5%。
四、
通過電磁流量計與低成本傳感器的協同應用，非滿流流量監測可實現低成本、高精度、易部署的目標。
關鍵在于：
根據工況選擇合適的液位傳感器類型；
通過數據融合算法優化測量精度；
采用模塊化與無線化設計降低運維成本。
該方案適用于市政、農業、工業等多領域，為非滿流流量監測提供了經濟可行的解決方案。
