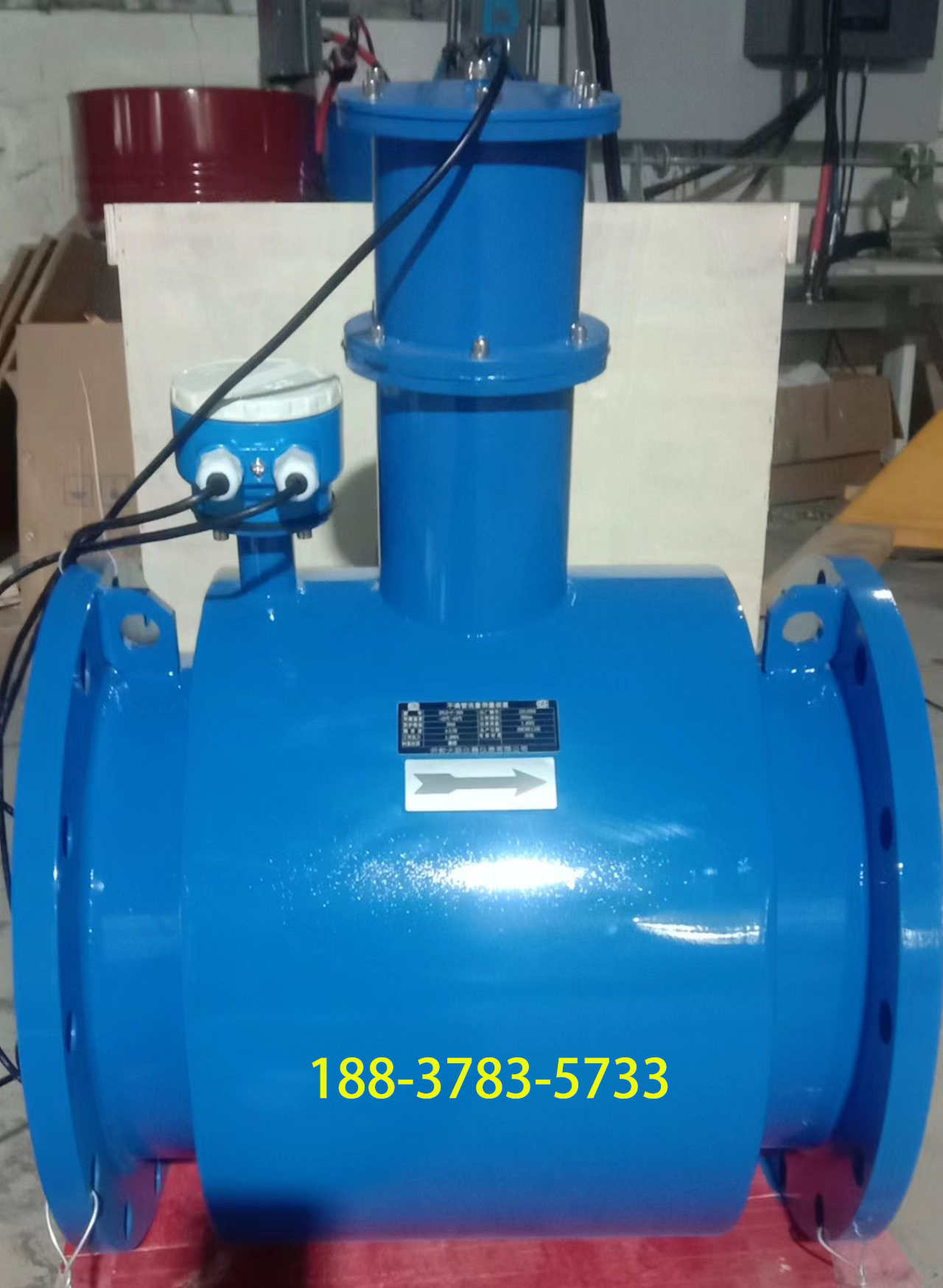

非滿管流量計可測的管道內液位為截面的10%～100%，其在非滿管和滿管流量的情況下均能保持良好的測量精度，在非滿管測量中，測量管內液位通常會出現波動，這些波動，特別是當其處在電極的水平面上時，能導致傳感器輸出信號的波動。液位測量系統中包含的模糊邏輯和特別濾波電路很好地解決了這個問題，這就保證了流量計在介質流動不穩定或流量分布改變的情況下仍具有穩定的測量值顯示。

    具有電容式液位測量系統的電磁流量計，它測量流速的一對電極不是安裝在測量管的中心線處，而是安裝在離測量管底部0.1D高度，這樣當液位不低于0.1D時都可測出流速，而且又避免了測量管中沉淀物給測量帶來的影響。在測量管的襯里背面安裝有一塊檢測極和4塊發射極，被襯里層完全覆蓋，與管內液體充分絕緣。將高頻電壓引入發射極，然后測出檢測極中的感應電流。電極之間的電容C與流體的高度H成一定的比例關系，通過測量兩塊金屬電極之間的電容便可得知液位高度。當測量管內液位高度確定后，便可計算出非滿管流量。之所以將發射極分為數片，是為了提高測量精確度。測量管底部的發射極始終處在液面之下，可以作為基準來修正不同液體的不同電導率引起的偏移量。當管內液體流速大于1m/s時，其測量準確度一般可達±1%FS。一般地，測量精度與介質流動性和介質的其他性質如壓力、溫度、黏度、密度、一致性、電導率和電極的污染等無關。

    非滿管電磁流量計的測量通道是段光滑直管，不會有阻塞現象，因此特別適用于測量含固體顆粒的液固二相流體，如紙漿、泥漿、污水等。安裝非滿管電磁流量計，其上游不會抬高水位，因此也不會帶來水頭損失。非滿管流量計的部件只有一對電極，不存在停工檢修的問題，流量管的IrathaneR襯里耐磨損，抗腐蝕性能好。
