皮托管流量計介紹▼▼▼

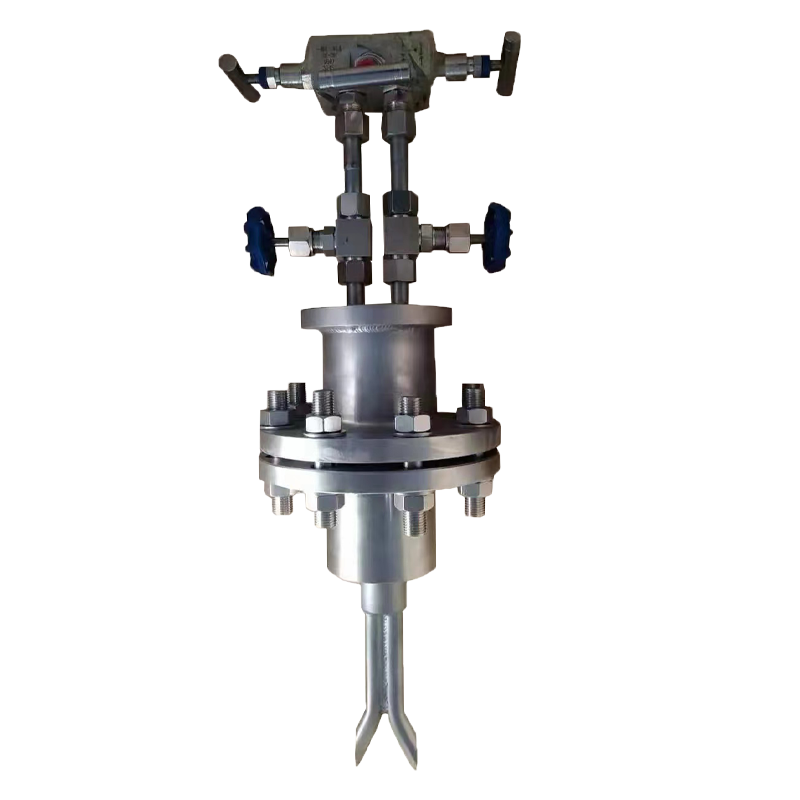

       皮托管流量計是一根彎成直角的雙層空心復臺管，帶有多個取壓孔，能同時測量流體總壓和靜壓力。與差壓變送器、流量顯示儀配套使用。它在石油化工、冶金、電廠、電力、輕紡等行業的生產過程中廣泛使用，對氣體、液體、蒸汽、水、風量等流體進行流量測量。

       流量測量系統由皮托管、差壓變送器、壓力變送器、溫度傳感器、流量積算控制儀等組成。

       皮托管流量計工作原理：在皮托管頭部迎流方向開有一個小孔稱為總壓孔，在該處形成“駐點”，在距頭部一定距離處開有若干垂直于流體流向的靜壓孔．各靜壓孔所測靜壓在均壓室均壓后輸出，由于流體的總壓和靜壓之差與被測流體的流速有確定的數值關系，因此可以用皮托管測得流體流速從而計算出被測流量的大小

皮托管流量計特點▼▼▼

       1、節能，一次測量元件智能探針由不銹鋼制成，其截面積很小，在介質管道中幾乎無壓力損失，具有明顯的節能效果。

       2、耐高溫高壓，可耐介質高溫度650℃，介質高壓力32MPa。

       3、測量精度高，由于其探針的構造簡單，結構設計合理，導壓管內介質不流動，雜物不容易進去，能保持較高的測量精度。

       4、安裝簡便，只需在管道合適的位置上打一個相當的孔，把一次元件探針插入管道中心即可。

       5、無需維護，一次測量元件探針本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應的電流進行校驗。

       6、測量范圍廣，可測量流量在0.2t/h-50000t/h的氣體、蒸汽和液體流量測量，對低流速、小流量、大管徑測量效果更好。

       7、介質管道橫截面形狀適用范圍廣，圓形、橢圓形、方形、長方形、棱形、三角形、 梯形等均適用。

皮托管流量計技術參數▼▼▼

皮托管流量計選型▼▼▼

      1、管道的口徑

      2、流體的性質

      3、工藝管道中流體的壓力

      4、工藝管道中流體的溫度

      5、流體的流量

      6、工藝現場的狀況

皮托管流量計應用場景▼▼▼

       皮托管流量計適用于測量蒸汽、液體、空氣、煤氣等介質流速，尤其適合大口徑風管風速測量，它通過測量管道風速、爐窯煙道內的氣流速度，經過換算來確定流量。廣泛應用于科研、生產、教學、環境保護以及凈化室、礦井通風、能源管理部門，具有原理可靠、結構簡單、成本低廉等特點，是工業鍋爐燃氣排放在線監測系統理想的流量檢測配套儀表。

皮托管流量計安裝注意事項▼▼▼

       1.安裝場所沖擊與震動：皮托管流量計出廠設計上是可以承受一定的沖擊與震動。但也應當盡量安裝在無震動或震動小的地方。

       2.安裝場所環境溫度條件： 請盡量避免將流量計安裝在環境溫度變化大的場所，如果安裝位置直接受到熱輻射或暴露在日嗮雨淋中，應采取防水、隔熱輻射和通風措施。

       3.安裝場所環境空氣條件：皮托管流量計應盡量避免在腐蝕性環境中，如果使用在腐蝕環境中，應有良好的通風并注意避免腐蝕性氣體或液體浸入儀表中。

我們能提供的服務  ▼▼▼

A、根據需求推薦選型及報價；B、產品個性化定制；C、7*24小時全國服務熱線 ；D、上門指導安裝。
